江苏优耐特U-ZC-X1/X2系列吸吮扫描式自清洗过滤器，分立式与卧式两种结构形式。通过一台减速电机驱动清洗机构，内含一个独特的多层全不锈钢滤网，过滤精度最高可达10 微米；吸吮扫描技术消耗不到总水量1% 的水。是所有自清洗模式中较低的排放耗水率(这个比率根据具体的应用情况有所调整)。

卧式自清洗过滤器产品特点：

• 1.体种紧凑，结构坚固可靠；
• 2.反冲耗水量少，所需水压低；
• 3.过滤精度高，适于各类水质；
• 4.反冲时压降小，不影响供水。

工作原理：

• 过滤过程：水从过滤器进口进入并从外向里穿过粗滤网，然后从细滤网的里面向外流出，此过程杂质被细滤网拦截下来并形成一定的水头损失，粗滤网是被设计用来保护清洗机构的，避免受到大颗粒杂质的损害，它不起过滤作用。
• 自清洗过程：当滤网内外的压差达到预设值或定时清洗开关达到设定时间时系统开始自清洗过程。
• 整个清洗过程由一个吸吮扫描器来完成它进行一个螺旋式的扫描运动将滤网内表面的杂质吸下并通过一个排污阀排出，扫描器由一台双向转动的电力马达通过一个丝杆来驱动。
• 排污阀的开启由一个两位三通的电磁阀来控制，整个排污过程大约持续35秒钟，此过程系统不断流。

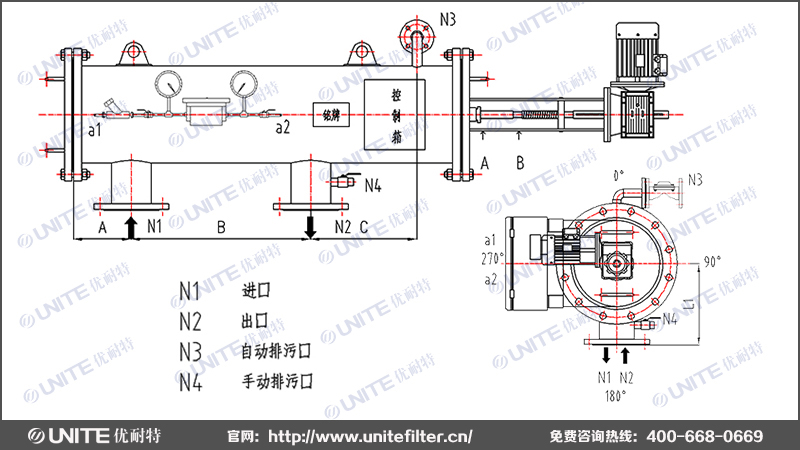

安装示意图及压损表：
